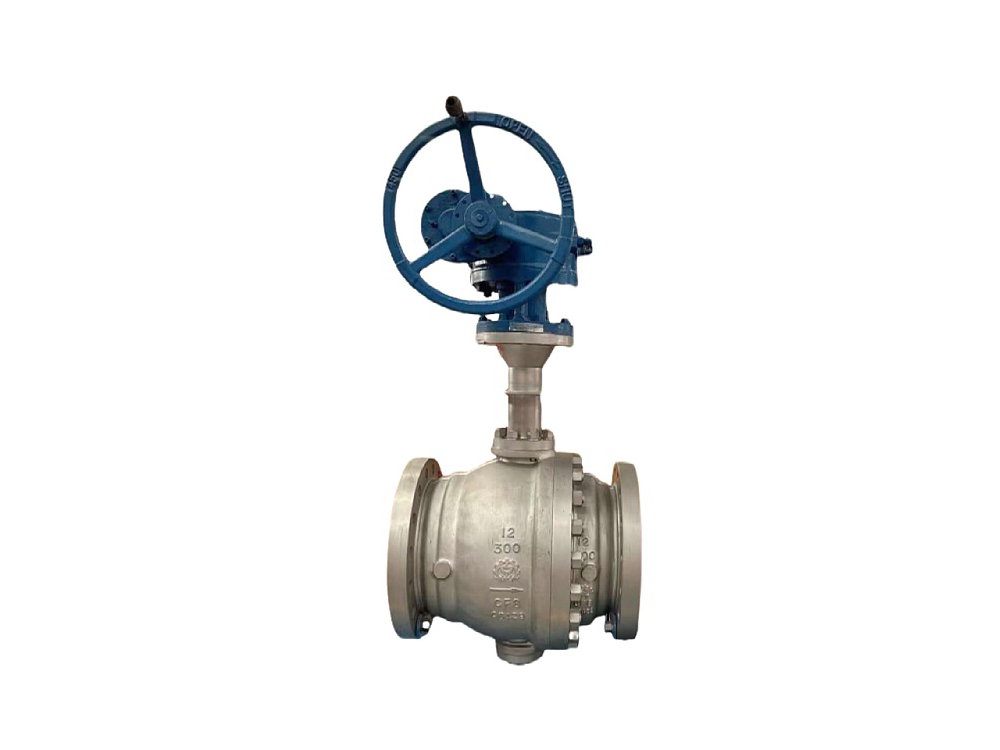

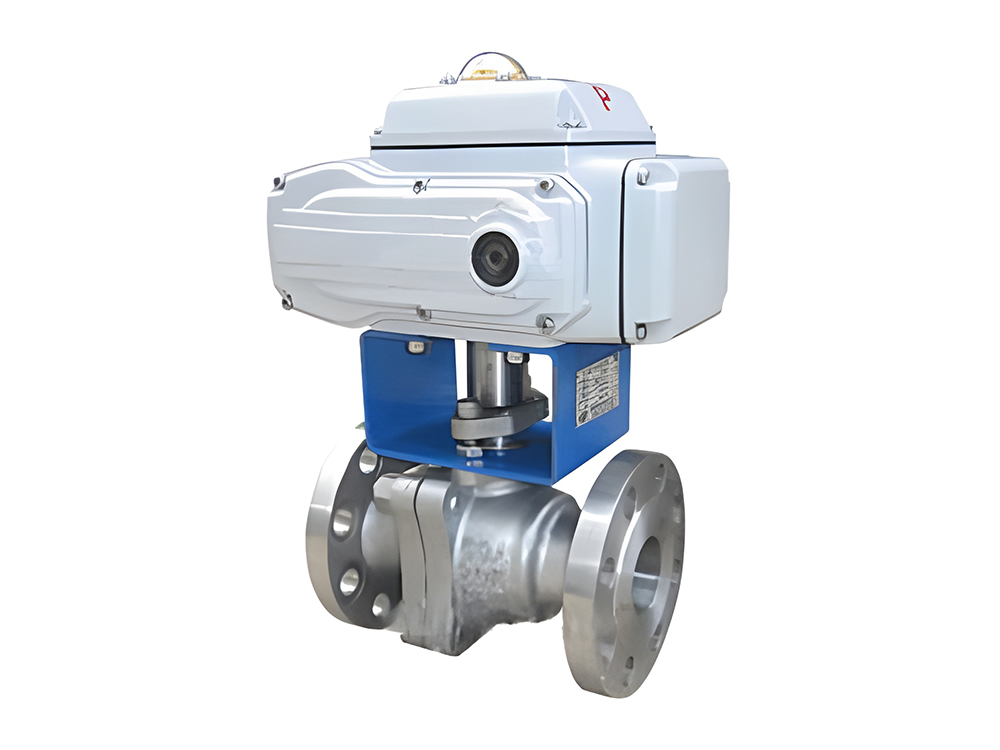

上装式偏心半球阀
技术参数
产品型号：DYQ340F/H/Y
公称通径：DN100~2000mm
公称压力：PN1.0~6.4MPa
适用温度：-29℃~425℃
适用介质：煤粉、煤灰、含尘、气体
法兰连接尺寸：GB/T17241.6，BS4504，ISO7005，DIN2501
结构长度：GB/T26146-2010
制造和验收：GB12237-89，API 6D
压力试验：JB/T9092-1999，GB/T13927-92，API 598
销售热线：
产品详情
上装偏心半球阀适用于污水处理、纸浆、氧化铝、城市采暖供热、油品、天然气、液态固态两相混或容易化学结晶的介质等要求严禁的场合。可代替：通用阀、油化工专用阀、燃气专用阀、料浆专用阀、煤粉灰渣专用阀等。
上装偏心半球阀采用偏心结构原理，通过传动机构达到闸紧、调节、关闭的目的。双偏心结构球阀在开启时球体藏于阀腔内，流通载面大，关闭时阀芯球面沿阀座渐进，具有剪切功能，有效地切除结垢障碍，实现可靠密封。
产品结构特征
1、更合理的结构设计
采用偏心契紧原理通过传动机构达到闸紧、调节、关闭的目的，密封副是金属面环带硬面接触密封，双偏心结构在开启时阀芯位于藏球室内，流通截面大，水头损失为零，可节约大量资源，且阀门不被冲刷，关闭时阀芯不被冲刷，开启时阀芯球面沿阀座渐进，有效地切除结垢障碍，实现可靠密封，它对两相混流易结垢固体析出的混流输送特别有效。
2、更低的压力损失
全开时水损为零，流道完全通畅;内腔自动清洗，阀芯90度旋转，自动冲洗阀体内腔，将介质中的杂物清洗干净并且介质不会沉积在阀腔内。球体为半球形，流通具有稳定的Cv值，增强了泵的系统效率，并使磨蚀降为较低程度。
3、更优质的密封保障
利用偏心的原理，在正压时，球体与阀座越关越紧，从而得到良好的密封;反压时，浮动式阀座在受压作用下，阀座自动向球体推紧，压力越高，阀座向球体越堆越紧，从而得到良好的自动密封功能。
4、更长久的使用寿命
球阀在开启后，球冠偏置于阀体内，不被介质直接冲刷。密封副的阀芯留有补偿量，当阀座磨损(阀座硬度低于阀芯)后，关闭时再转动少许，仍能可靠密封，延长使用寿命。
5、更轻松的维护
具备自动清污功能。自清洁功能。当球体倾离阀座时，管线中的流体沿球体密封面成360°均匀通过，不仅消除了高速流体对阀座局部的冲刷,也冲走了密封面上的聚积物。硬密封偏心半球阀的球冠边沿采用刀刃状，不但可以刮去阀座上的污垢，还可以切断杂物，达到自清洁的目的。

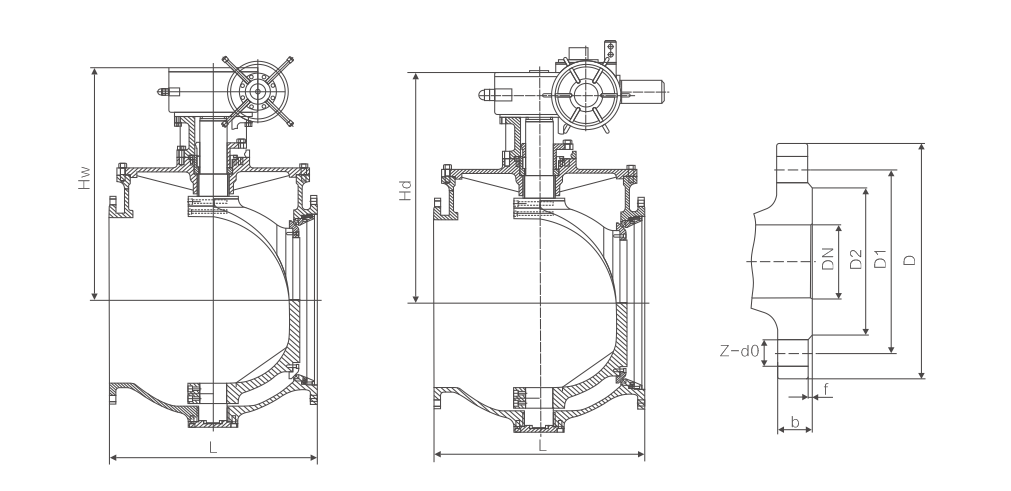

主要外形连接尺寸 PN10
|
DN |
L |
D |
D1 |
D2 |
b |
f |
Z -d0 |
Hw |
Hd |
|
50 |
178 |
160 |
125 |
100 |
18 |
2 |
4-18 |
270 |
310 |
|
65 |
190 |
180 |
145 |
120 |
18 |
2 |
4-18 |
280 |
320 |
|
80 |
203 |
195 |
160 |
135 |
20 |
2 |
4-18 |
290 |
330 |
|
100 |
229 |
215 |
180 |
156 |
22 |
2 |
8-18 |
330 |
380 |
|
125 |
254 |
245 |
210 |
184 |
22 |
2 |
8-18 |
345 |
405 |
|
150 |
267 |
280 |
240 |
211 |
24 |
2 |
8-22 |
370 |
440 |
|
200 |
292 |
335 |
295 |
266 |
24 |
2 |
8-22 |
405 |
470 |
|
250 |
330 |
390 |
350 |
319 |
26 |
2 |
12-22 |
480 |
540 |
|
300 |
356 |
440 |
400 |
370 |
26 |
2 |
12-22 |
520 |
580 |
|
350 |
400 |
500 |
460 |
429 |
26 |
2 |
16-22 |
570 |
630 |
|
400 |
405 |
565 |
515 |
480 |
26 |
2 |
16-26 |
630 |
710 |
|
450 |
480 |
615 |
565 |
530 |
28 |
2 |
20-26 |
690 |
770 |
|
500 |
533 |
670 |
620 |
582 |
28 |
2 |
20-26 |
740 |
820 |
|
600 |
680 |
780 |
725 |
682 |
34 |
2 |
20-30 |
840 |
940 |
|
700 |
740 |
895 |
840 |
794 |
34 |
5 |
24-30 |
960 |
1040 |
|
800 |
850 |
1015 |
950 |
901 |
36 |
5 |
24-33 |
1080 |
1180 |
|
900 |
1100 |
1115 |
1050 |
1001 |
38 |
5 |
28-33 |
1190 |
1280 |
|
1000 |
1200 |
1220 |
1160 |
1112 |
38 |
5 |
28-36 |
1310 |
1420 |
|
1100 |
1250 |
1340 |
1270 |
1222 |
42 |
5 |
28-36 |
1390 |
1480 |
|
1200 |
1300 |
1450 |
1380 |
1328 |
44 |
5 |
32-39 |
1420 |
1530 |
|
1400 |
1500 |
1670 |
1590 |
1530 |
48 |
5 |
36-42 |
1540 |
1650 |
|
1600 |
1800 |
1910 |
1820 |
1750 |
52 |
5 |
40-48 |
1660 |
1750 |
|
1800 |
2000 |
2110 |
2020 |
1950 |
56 |
5 |
44-48 |
1790 |
1860 |
|
2000 |
2200 |
2320 |
2230 |
2150 |
60 |
5 |
48-48 |
1920 |
1990 |
